波峰焊回流焊工藝檢測
產品品牌:ECD 產品型號:WaveRIDER NL 產品料號:E36-9285-02
產品詳情

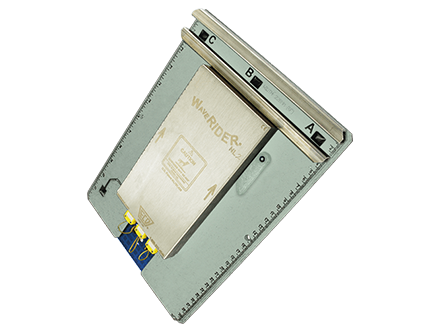

WaveRIDER波峰焊工藝檢測系統主要特點
浸錫傳感器● 治具底部配備了三個傳感器,可測浸錫時間 ,浸錫長度,浸錫深度,浸錫溫度,平行度等關鍵工藝數據。 速度傳感器●治具底部配備了速度傳感器,可測實際鏈條運輸速度和設置鏈條速度的差異,這樣可以發現爐溫設置錯誤或機器鏈速異常需維修保養。 隔熱盒● 治具上配備隔熱保護屏障,確保在和爐溫測試儀連接時,過波峰爐無鉛工藝也能安然無恙 | 智能提醒● 當波峰焊工藝檢測治具和EV6波峰焊爐溫測試儀連接時,儀器上的指示燈會亮起提示,并自動配對工藝設置 ,方便快捷。 PCB測試板傳感器● 三個熱電偶與速度傳感器對齊,模擬插件PCB板真實通過波峰焊時PCB板頂部、底部和實際焊接時溫度,波峰焊中的△T值、預熱最大溫度(頂部)、預熱最大斜率,提供最關鍵波峰焊工藝數據,以驗證機器是否做好生產準備 。 可更換測試板●PCB小板新設計后,底部一根熱電偶將固定在2mm [0.08英寸]深度。此測試板可以更換,用此可以很好真實反應焊接時的溫度。 |
美國WaveRIDER波峰焊工藝性能確認裝置|波峰焊爐性能驗證裝置|WaveRIDER性能簡介:
1.WaveRIDER是與EV6爐溫測試儀配合使用的一款波峰焊測溫夾具,技術先進,能對波峰焊制程中所有的重要參數進行詳細分析。在這個波峰焊測試夾具上,
裝有爐溫記錄儀和專業的波峰焊測量傳感器,使用簡單方便,而且能給生產波峰焊廠商和電子制造服務企業提供整個波峰焊制程的SPC分析
2.WaveRIDER 使用了高級防靜電合成材料,并在底面安裝有傳感器,與夾具上爐溫測試儀相連,進行波峰焊的測試。只要把爐溫測試儀和智能托盤治具連
接起來,就能輕松進行波峰焊溫度測試,數據存儲和下載等.
美國WaveRIDER波峰焊工藝性能確認裝置|波峰焊爐性能驗證裝置|WaveRIDER主要優勢:
1.浸錫時間 ,浸錫長度,浸錫深度,浸錫溫度,平行度測量
2.底部4個傳感器,確保測量精度
3.高級防靜電合成治具提供最大程度的可靠性
4.模擬插件PCB板通過波峰焊時真實溫度情況
5.快速可更換的模擬測試板
6.夾具的寬度可以根據客戶的需求進行定制
7.全程覆蓋保護爐溫測試儀隔熱盒,輕松通過高溫?zé)o鉛制程
8.擁有全套產品數據庫和完整的SPC圖表套裝的專業的波峰焊分析軟件.
美國WaveRIDER波峰焊工藝性能確認裝置|波峰焊爐性能驗證裝置|WaveRIDER可測量參數:
1、測試主波浸錫時間 ,浸錫長度,浸錫深度,浸錫溫度,平行度功能
2、測試副波浸錫時間 ,浸錫長度,浸錫溫度,平行度功能
6、測試波峰焊中的△T值功能
3、測試預熱區最高斜率功能
4、測試預熱區最高溫度功能
5、測試設備鏈速功能
6、測試錫缸溫度功能
7、測試PCB的板上最高溫度功能
8、測試PCB的底部最高溫度功能
9、測試浸錫以上時間功能
WaveRIDER波峰焊工藝檢測系統清單
WaveRIDER波峰焊性能測溫儀治具訂購寬305mm(12英寸)料號:E36-9285-02

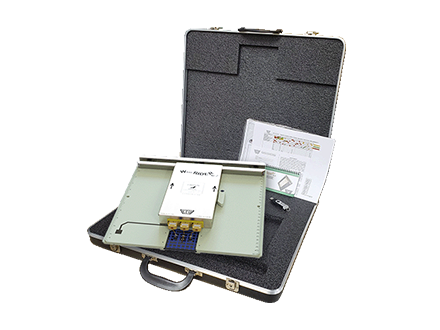

標準套件裝箱清單:
●WaveRIDER NL 2 波峰焊性能測溫儀治具
●包括 6 個傳感器和隔熱層
●305mm(12 英寸)寬
●無鉛測試PCB板面板底錫缸溫度測試小板
●M.O.L.E. ? MAP 軟件
●快速參考和專家指南
●手提箱
●1年
WaveRIDER波峰焊工藝檢測系統技術規格
外尺寸 | 合規性 | |
長度:305mm | 符合CE,UKCA,F(xiàn)C認證 | |
高度:33mm | 保修 | |
寬度:229mm(6.6英寸),305mm(12英寸),381mm(15英寸),458mm(18英寸)四種可選 | 1年 | |
寬度是否支持定制:也可定制>145mm(5.7英寸)寬度 | 波峰焊工藝檢測系統套件選購料號 | |
重量 | WaveRIDER選購標準料號 | |
167mm(6.6英寸):1.36kg | E36-9285-00(229毫米 [9 英寸] 寬托盤) | |
305mm(12英寸):1.72kg | E36-9285-02(305 毫米 [12 英寸] 寬托盤) | |
381mm(15英寸):1.86kg | E36-9285-05(381 毫米 [15 英寸] 寬托盤 | |
458mm(18英寸):2.61kg | E36-9285-08(458 毫米 [18英寸] 寬托盤 | |
WaveRIDER選購定制料號 | ||
最高工作溫度 | E36-9285-12(>145 mm [5.7英寸] 寬托盤) | |
托盤治具:耐溫300℃ | ||
托盤治具傳感器精度 | ||
I級K型熱電偶(±1.1℃或0.4%) |
