波峰焊回流焊工藝檢測
產品品牌：ECD 產品型號：OvenRIDER NL2+ 產品料號：E56-6836-15
產品詳情

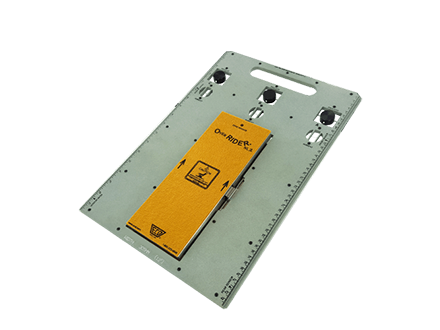

過程傳感器● 三個高質量特殊設計圓盤感應器用于測量回流爐加熱對流性能，可以測到經過每個溫區時溫度增加量，用以驗證回流爐加熱對流性能。這可用來檢測判定風機故障、通風受限或每個爐溫區爐溫設置錯誤。 環境傳感器● 三個暴露的快速響應熱電偶可以測到每個溫區左中右爐內空氣溫度，以驗證爐膛設置溫度和實際輸出溫度的差異。這可以用來檢測判定加熱器故障或爐溫設置錯誤。 鏈條速度傳感器● 前后速度傳感器是通過安裝在導軌上的磁鐵做觸發，以此來計算鏈條速度。鏈條速度一致性驗證，這可以用來檢測判定爐溫鏈條設置錯誤或鏈條需要維修保養。 | 啟動傳感器指示燈● 隔熱盒蓋頂部有一個 LED 舷窗，當 OvenRIDER 經過開始測溫區域邊界時會亮起。該 LED 由可更換的 3.6 伏 鋰電池供電。 智能提醒●當回流焊工藝檢測治具和EV6回流焊爐溫測試儀連接上時，儀器上的指示燈會亮起提示，并自動配對工藝設置 ，方便快捷。 隔熱盒● 該托盤治具上的隔熱盒頂部和底部均配備了外部絕緣層，可提供無鉛工藝所需的額外熱保護。該隔熱盒降低 17.4mm [0.685 英寸] 到托盤治具下，這樣可以通更窄回流爐。 |
美國OvenRIDER回流焊工藝性能確認裝置|回流爐性能驗證裝置|OvenRIDER性能簡介：
1.OvenRIDER是與EV6回流焊爐溫測試儀配合使用的回流爐性能驗證裝置，能避免在回流焊爐溫測試中因測溫板性能不穩定而造成的爐溫反復測試。OvenRIDER用特殊
設計的傳感器取代傳統的熱電偶線，不需要客戶測溫板，讓用戶輕松擁有高度穩定的測試結果
2.生產前先用EV6爐溫測試儀測出合格的溫度曲線，在后續的生產中，可以用 OvenRIDER定期進入回流爐重復進行爐溫測試，獲取爐溫曲線數據和SPC數據。當鏈速、
熱風對流或爐溫設置異常導致制程變化時，爐溫分析軟件會彈出報警窗口，提示操作員
3.利用先進的SPC管理工具，操作員可以設定工藝制程控制曲線，對在線生產進行精確控制、測量以及分析評估，有助于改良制程.
美國OvenRIDER回流焊工藝性能確認裝置|回流爐性能驗證裝置|OvenRIDER主要特點:
1.有多種治具寬度可選
2.不需要客戶測溫板，節省了制作測溫板的成本
3.對產能的影響降到最低，提供了測試的穩定性和重復性
4.每個溫區可以獨立設置制程參數，實現精準控制
5.可以快速檢測到設備故障，包括鏈速異常、熱風對流異常、曲線調取錯誤等等.
美國OvenRIDER回流焊工藝性能確認裝置|回流爐性能驗證裝置|OvenRIDER可檢測的不良項目:
1.設備傳輸速度異常
2.熱風對流異常
3.工藝參數設置錯誤
4.未授權的工藝參數更改
5.溫度曲線調取錯誤.
OvenRIDER NL2+回流焊工藝檢測系統清單
OvenRIDER NL 2+ 回流焊工藝性能檢測治具選購料號三種可選
E56-6836-05：168 毫米 [6.6 英寸] 寬托盤
E56-6836-15：305 毫米 [12 英寸] 寬托盤
E56-6836-25：458 毫米 [18 英寸] 寬托盤

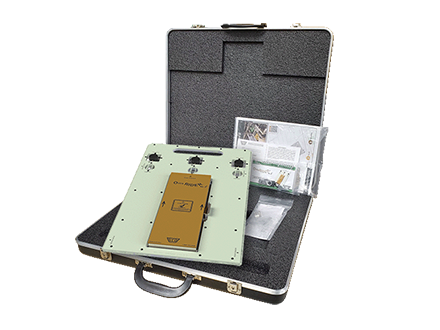

標準套件裝箱清單：
●OvenRIDER NL 2+ 回流焊工藝性能治具
●包括 6 個傳感器和隔熱層
●167mm（6.6 英寸)、305mm(12 英寸)和458mm (18 英寸)寬度三種可選
●啟動/區域磁鐵套件
●M.O.L.E. ? MAP 軟件
●快速參考指南
●手提箱
●1年
OvenRIDER NL2+回流焊工藝檢測系統技術規格
| 外尺寸 | 合規性 | |
| 長度：452mm | 符合CE，UKCA，F(xiàn)C認證 | |
| 高度：31.75mm | 保修 | |
| 寬度：167mm（6.6英寸），305mm（12英寸），458mm（18英寸）三種可選 | 1年 | |
| 寬度定制：也可定制＞167mm（6.6英寸）寬度 | 回流焊工藝檢測系統套件選購料號 | |
| 重量 | OvenRIDER選購標準料號 | |
167mm（6.6英寸）：1.74kg | E56-6836-05（168 毫米 [6.6 英寸] 寬托盤） | |
305mm（12英寸）：2.81kg | E56-6836-15（305 毫米 [12 英寸] 寬托盤） | |
458mm（18英寸）：3.54kg | E56-6836-25（458 毫米 [18 英寸] 寬托盤） | |
最高工作溫度 | OvenRIDER選購定制料號 | |
| 托盤治具：耐溫300℃ | E56-6836-35（>167 mm [6.6 in] 寬托盤） | |
| 托盤治具保護內部爐溫測試儀耐溫時間 | ||
| 200℃耐溫9.5分鐘，230℃耐溫8分鐘 | ||
托盤治具傳感器精度 | ||
| I級K型熱電偶（±1.1℃或0.4%） | ||
