電子行業案例
發布時間:2024-05-07 13:54:14 人氣:430
一,企業案例
某電子企業SMT部門生產加工雙面貼片元器件,其中紅膠固化是其生產過程中的一個工藝環節。為了確保紅膠固化的質量和效果,該企業引入了ECD爐溫測試儀來進行精確的測溫。 在過去,他們主要依賴工人的經驗和感覺來判斷紅膠固化的溫度以及時間是否合適。然而,這種方法存在較大的主觀性和不確定性,可能導致產品質量不穩定。 通過使用ECD爐溫測試儀,該企業能夠?qū)崟r監測紅膠固化最高溫度以及時間。ECD爐溫測試儀跟產品一起通過紅膠固化爐,以獲取全面的溫度數據。 根據收集到的溫度數據,他們發現了一些溫度未達到或者固化時間不夠等可能影響紅膠固化質量的問題。基于這些發現,他們調整了固化爐的溫度設置和輸送帶的速度,以確保紅膠固定牢靠。 此外,ECD爐溫測試儀還幫助他們確定了紅膠固化的最佳時間和溫度范圍。他們發現,在特定的溫度范圍內固化,可以提高紅膠的粘接強度和可靠性。 通過精確的測溫和工藝優化,該企業顯著提高了 PCBA 的質量和合格率。減少了因紅膠固化不良而導致的缺陷和故障,提高了產品的可靠性和穩定性。 同時,他們還能夠根據測溫數據進行追溯和分析,識別出潛在的問題,并采取預防措施。這有助于持續改進生產工藝,提高生產效率和降低成本。
二,紅膠固化爐溫工藝

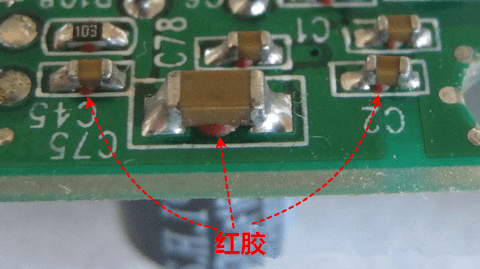

SMT紅膠最初被設計出來的目的是為了把零件黏在電路板上,然后讓電路板可以經過波峰焊爐,讓零件可以沾錫并與電路板上的焊墊接合,又不至于掉落到滾燙的波焊錫爐之中,或者用于SMT雙面貼片制程工藝。SMT紅膠烘干固化溫度一般在120℃左右,固化溫度越高以及固化時間越長,粘接強度也越強,可以根據紅膠廠商給到的建議固化溫度和時間參考來設置爐溫工藝。
三,案例企業所用產品展示
四,案例企業所用產品介紹
名稱:ECD爐溫測試儀
品牌:ECD
型號:EV6 六通道爐溫測試儀
硬件功能:
● 全球革命性首創主機自帶觸摸屏,讓爐溫測試儀像手機一樣直接操作
● 熱電偶探頭自動判定好壞
● 無需連接電腦,可在儀器上直接設置
● 采用FLASH存儲芯片,任何意外均不會丟失數據
● 軟件采用模塊化調用系統,根據需求設置調用,應用方便快捷
● 容量大, 可記錄1600萬點數據,可連續存儲200組溫度曲線數據
● 3種觸發啟動方式,可隨意優化搭配,實現智能起停,無需人工干預
● 內置1100MA耐高溫鋰聚合物可充電電池,快速充電10分鐘即可使用
● 超高分辨率0.0056℃,測量精度±1℃,采樣頻率0.01秒到600秒可調
● 采用type-c接口,比其他數據線下載更快,通信/充電一體,通信同時完成充電
● 高溫保護,儀器內部溫度超出70℃自動關閉測試功能,超出80℃自動關閉電源
● 任何情況智能燈提示(電量過低、充電狀態、數據下載、數據清除、內存溢滿、高溫警告等)
軟件功能:
溫度預測功能 無線傳輸功能 曲線分類管理 智能查找功能 便捷式下載向?qū)?/span> 產品數據庫管理 爐子數據庫管理 錫膏數據庫管理 智能分析溫度曲線 范圍制程警告顯示 曲線重疊對比功能 曲線自動對齊功能 超出指定溫度的時間 曲線放大縮小可任意剪短 | 曲線工藝10分靶設置功能 任意兩個溫度值之間的時間 任意兩個時刻點之間的斜率 最高溫度和任意時刻點溫度 智能SPC分析統計以及CPK計算 數據導出TXT/EXCEL/PDF功能 隨時可查看器狀態硬件配置情況 儀器時間可設置或校準與電腦同步 溫度采樣點位置名稱及PCB示意圖 自定義打印報告模板軟件自帶操作說明書 手動、指定時間、指定溫度三種啟動方式 插入圖片功能,使溫度測試點位置一目了然 水平溫度線、垂直時刻線及兩時刻間的時間 全球化軟件語言,配備中簡、中繁、英語、德語、意大利語、西班牙語,法語、葡萄牙語、日語等語言版本。 |
技術規格:
屏幕顯示 | 外尺寸(長*寬*高) | |
PS TFT顯示屏 | 測溫儀:152.4mm x 89mm x 9.41mm | |
240*400點陣 | 隔熱盒:253.9 mmx 104 mmx 26.9 mm | |
高亮度LED背光 | 黃色護套:264.6mmx 115mmx 32.5mm | |
任意角度查看 | 重量 | |
熱電偶傳感器 | 測溫儀:0.204 kg | |
ECD微型熱電偶:K型(6個) | 隔熱盒:0.861 kg | |
%RH:支持ECD旗下RH濕度傳感器 | 黃色護套:0.07 kg | |
數據采集 | 儀器主機正常工作范圍 | |
采樣頻率:0.01秒至600秒可調 | 溫度:-40°C 至 +80°C | |
數據點:1600萬個或200組爐溫曲線(以先到者為準) | 濕度:0-85% RH(非冷凝) | |
精度:±1℃ | 通訊 | |
分辨率:0.0056℃ | 接口:符合USB2.0標準(充電,通訊) | |
測溫范圍:-200℃至1200℃ | 數據線:USB USB A轉 Type C,線長1米 | |
功率 | 合規性 | |
電池:可充電耐高溫鋰聚合物電池,1100mAh | 符合CE,UKCA,F(xiàn)C認證 | |
電荷保護:針對鋰聚合物電池進行了優化 | 專利 | |
充電時間:充滿電<4小時 | 專利號NO.7,653,502 | |
運行時間:充滿最少可運行6到8小時(依采樣頻率而定) | 保修 | |
電池壽命:300至400次充電循環或3年(以先到者為準) | 2年 | |
充電器輸入電流:通過USB接口60ma | ||
如果您感興趣歡迎來電咨詢
