爐溫實時監控系統
產品品牌：ECD 產品型號：OvenSENTINEL 產品料號：E36-9285-02
產品詳情

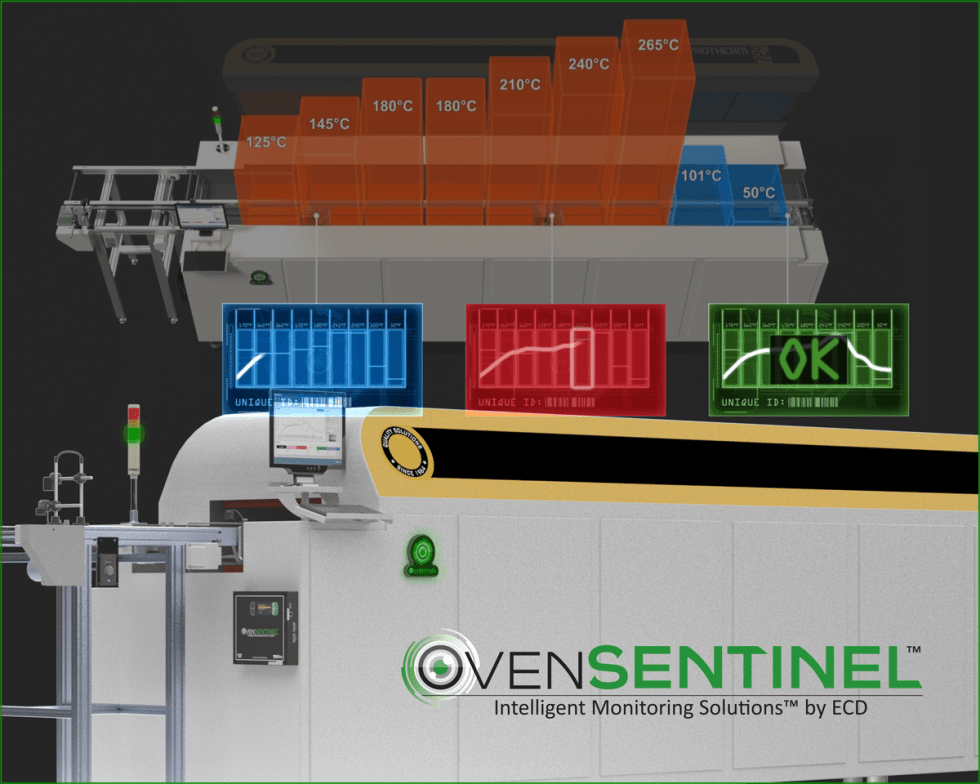

OvenSENTINEL回流爐在線爐溫實時監控系統是由專業測溫公司ECD 最新推出一款革新型產品，為回流爐提供持續的過程監控，具有優異的性能和穩定品質。
OvenSENTINEL回流爐在線爐溫實時監控系統超越市場上現有同類產品，可以實時監控每塊PCB板通過回流爐時的爐溫曲線，將任何影響良率的潛在因素都顯示出來，并進行分析，從而大大提高生產良率。在標準產品之外，還可根據客戶需求定制更復雜的解決方案，如多爐集中看板集中控制、多軌系統以及更靈活的數據提取系統。
使用OvenSENTINEL 回流爐在線爐溫實時監控系統可讓工藝工程師們放大PCBA焊接中微小的工藝缺陷或 使用宏大的數據來分析工藝穩定性或隨時進行糾正干預錯誤生產設置。
OvenSENTINEL在線爐溫實時監控系統軟件功能
● 實時分溫區顯示所有熱電偶探針的溫度數據
● 實時監控并生成每一片通過回流焊爐的PCB溫度曲線
● 實時顯示鏈速運行測量值
● 實時顯示通過回流焊爐產品的模擬動畫
● 自動繪制制程工藝各項參數SPC圖表/CPK值
● 工藝制程警報：PIS指數（工藝窗口的界限判斷）超界限警告、爐溫警告、鏈速警告、制程工藝警告、CPK警告
● 工藝追溯：按產品名稱查詢，按時間查詢，條形碼查詢
● 生產數據導出（支持TXT,EXCEL,PDF格式）
● 操作權限管理員設定
● 實時顯示各溫區的溫度以及鏈速的SPC圖表/CPK值
● 產能統計/工藝缺陷及良率的統計報表
● 實時生產數據輸出: TXT格式/CSV格式/PNG格式
● 自動警報燈塔三色顯示并蜂鳴、自由配置警報燈狀態
● 客戶設定的警報可關閉爐前的進板機
● 進板時間間隔控制
OvenSENTINEL在線爐溫實時監控系統裝箱清單
OvenSENTINEL標準套件裝箱清單：
標準系統
OvenSENTINEL中間采集數據處理器
根據回流爐定制熱電偶線纜
定制熱電偶線纜安裝套件
感應傳感器
速度編碼器
OvenSENTINEL 爐溫實時監控智能分析軟件
用戶操作指南
系統選項：
卡板，掉板監控
增加入爐前掃碼系統
控制進爐前接駁臺接口
報警三色燈塔
| 傳感器 | 中央采集處理器采集信息規格（共59個） |
| 根據每家回流爐品牌和型號來定制熱電偶探管 | 熱電偶K型，精度：±1.5℃ |
| 進板傳感器 | 頻率：10到1000Hz |
| 鏈速傳感器 | RS-485接口 |
| 軌道定制熱電偶線纜探頭最大耐溫溫度 | RS-232接口 |
| 柔性探頭：350℃ | 軟件要求 |
| 硬性探頭：350℃ | Microsoft Windows? 7 或更高版本 |
| 顯示警報 | OvenSENTINEL實時監控智能分析軟件 |
報警燈塔（可選）： 綠色表示系統就緒 黃色表示系統警告 紅色表示超出工藝規格警報 | 合規性 |
| 中央采集處理器外尺寸 | 符合CE，UKCA，F(xiàn)C認證 |
| 長266.7 毫米 x 寬241.3 毫米 x高47.6 毫米 | 專利 |
| 專利號NO.11,774,174 | |
| 保修 | |
| OvenSENTINEL系統2年 | |
| 定制回流爐區域溫度探頭2年 |
